Adequado para radiador gerador Cummins Fabricantes

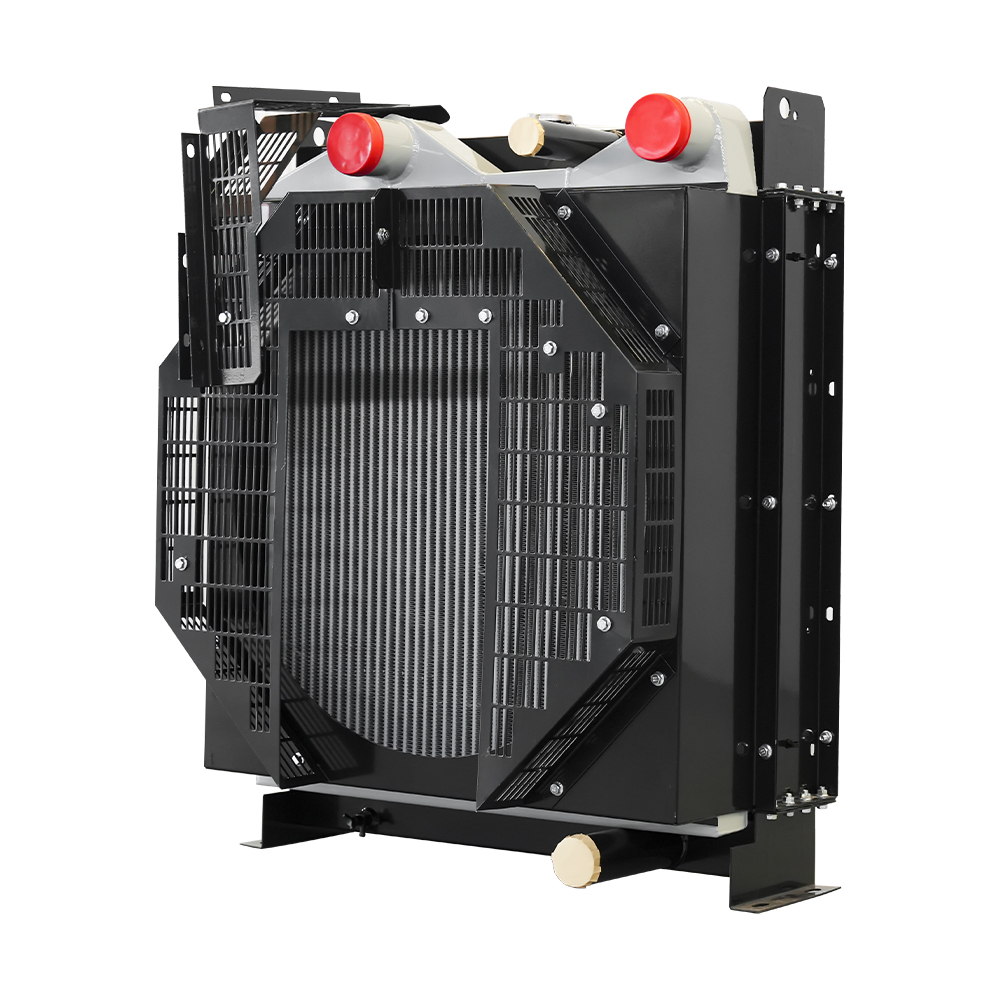

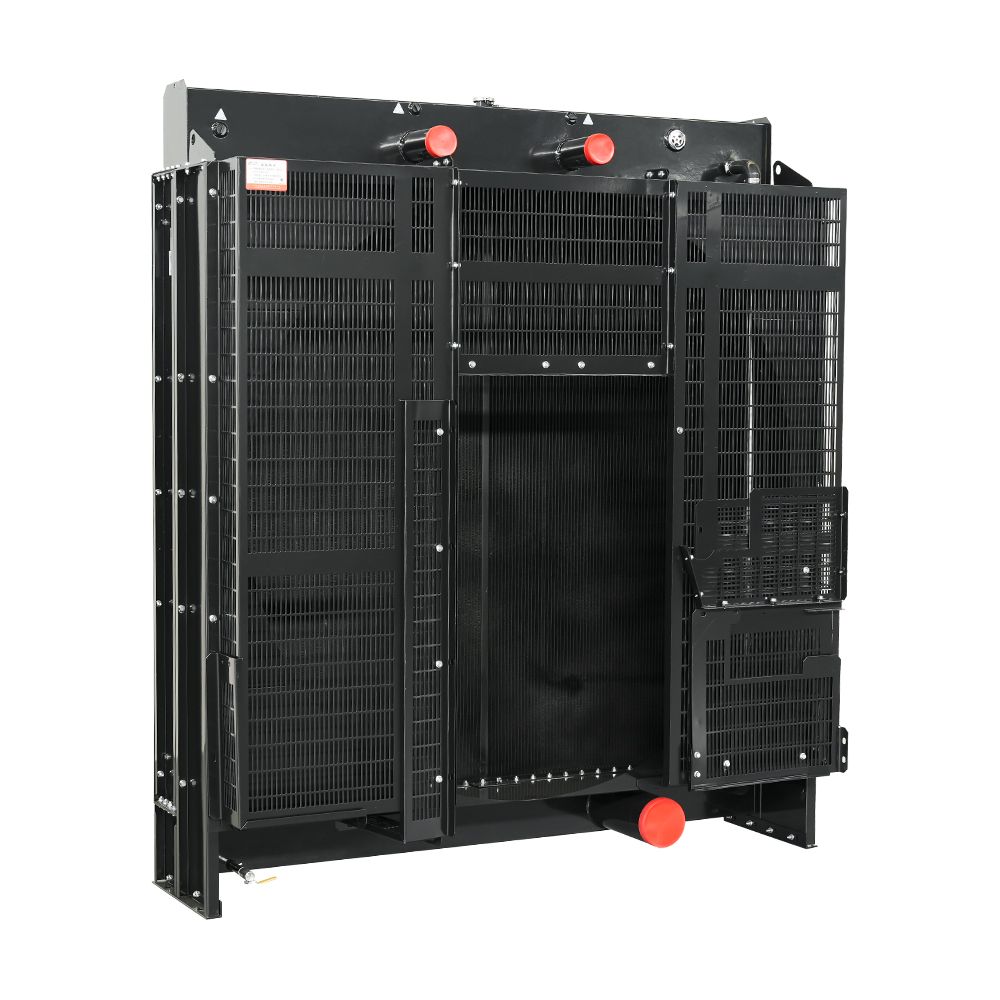

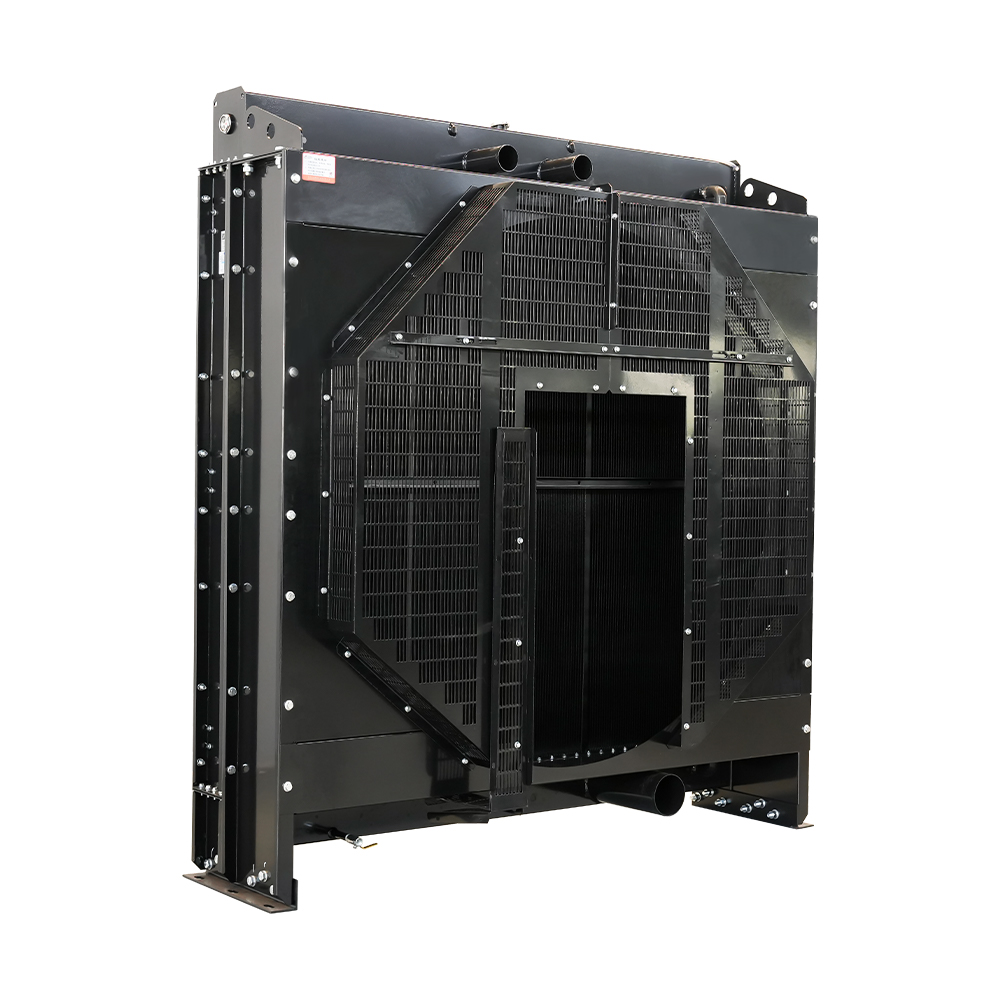

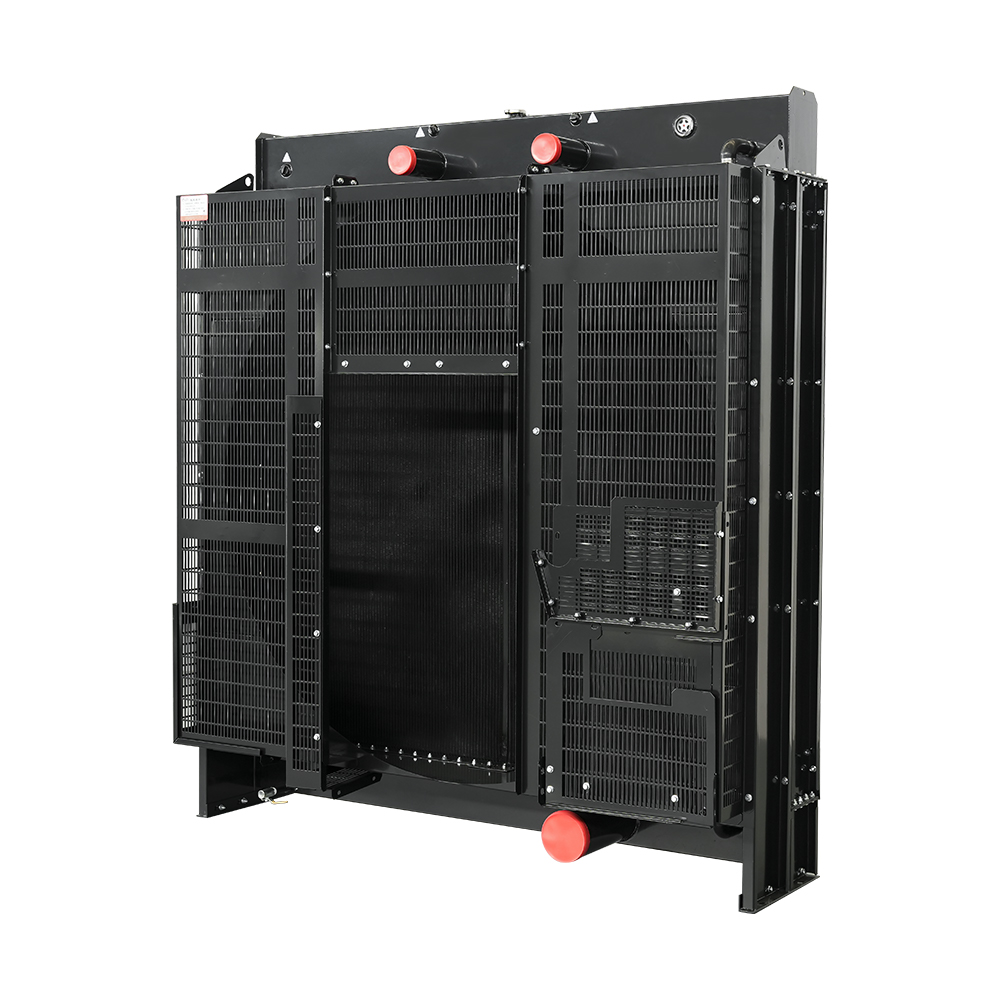

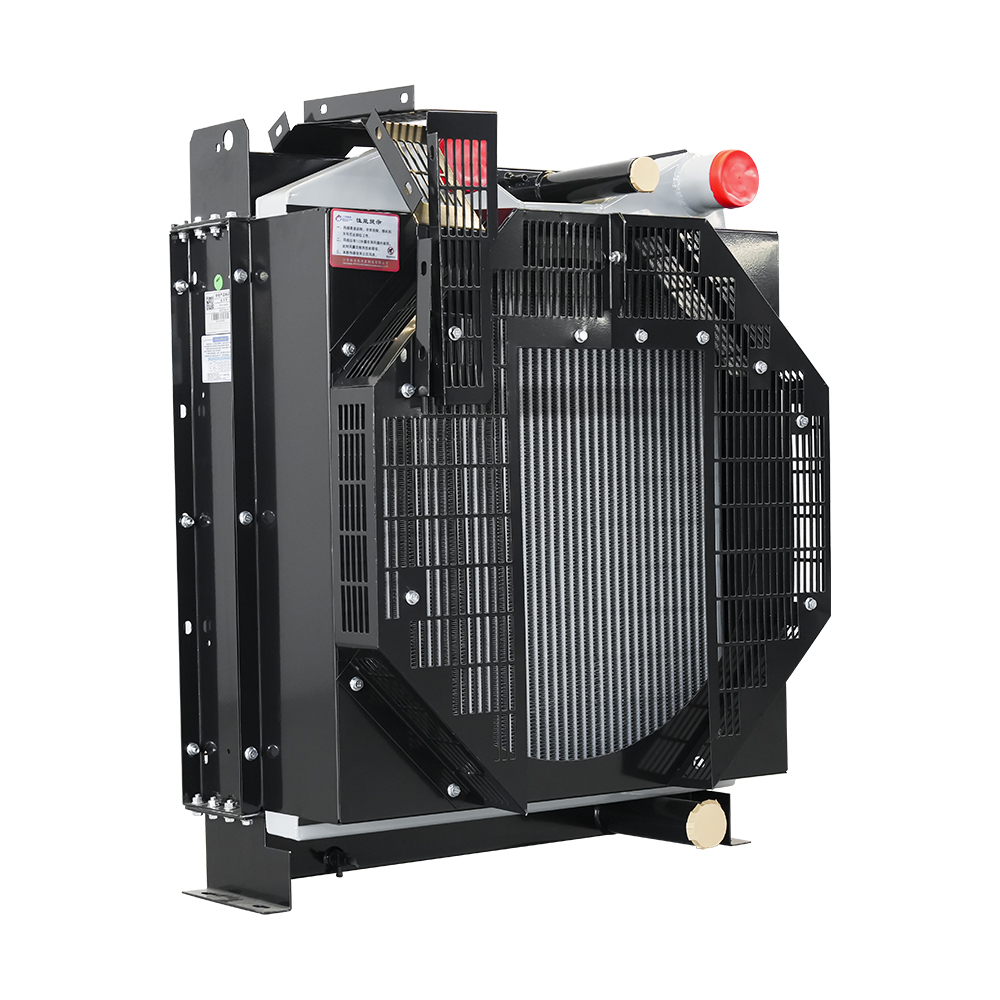

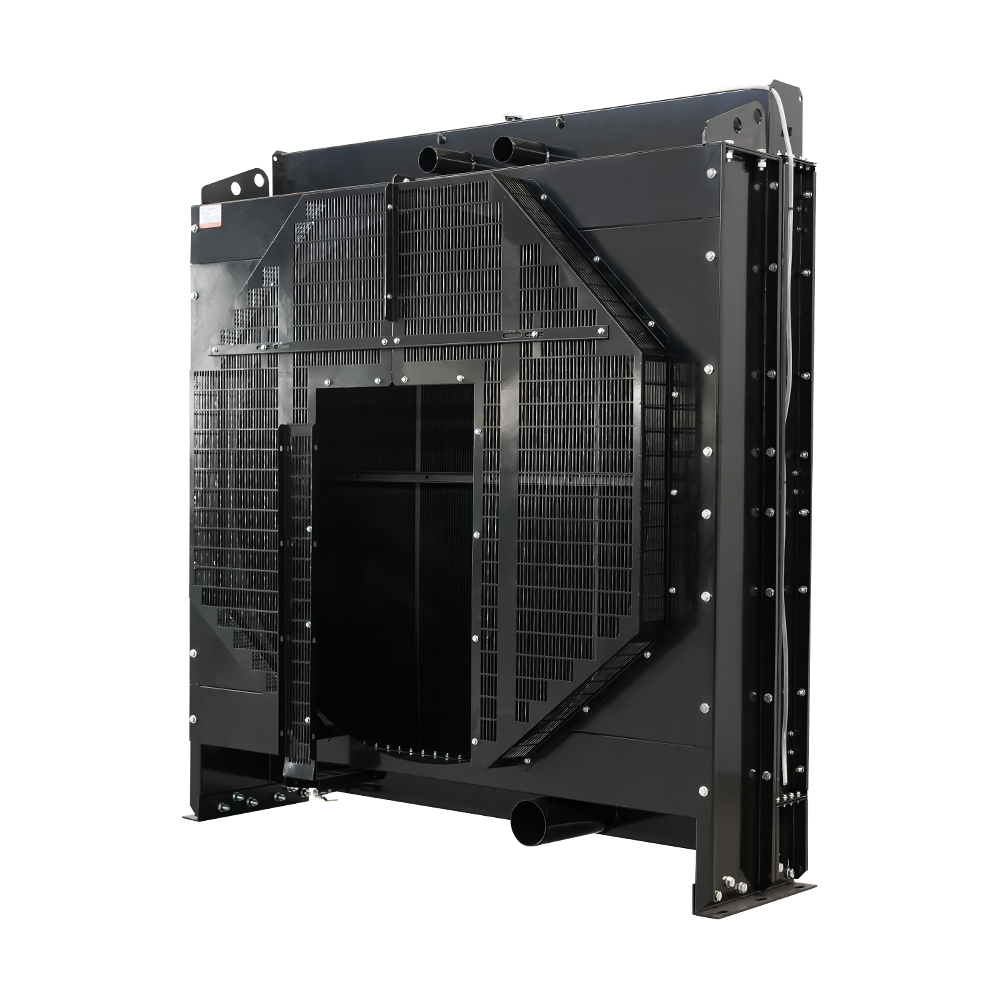

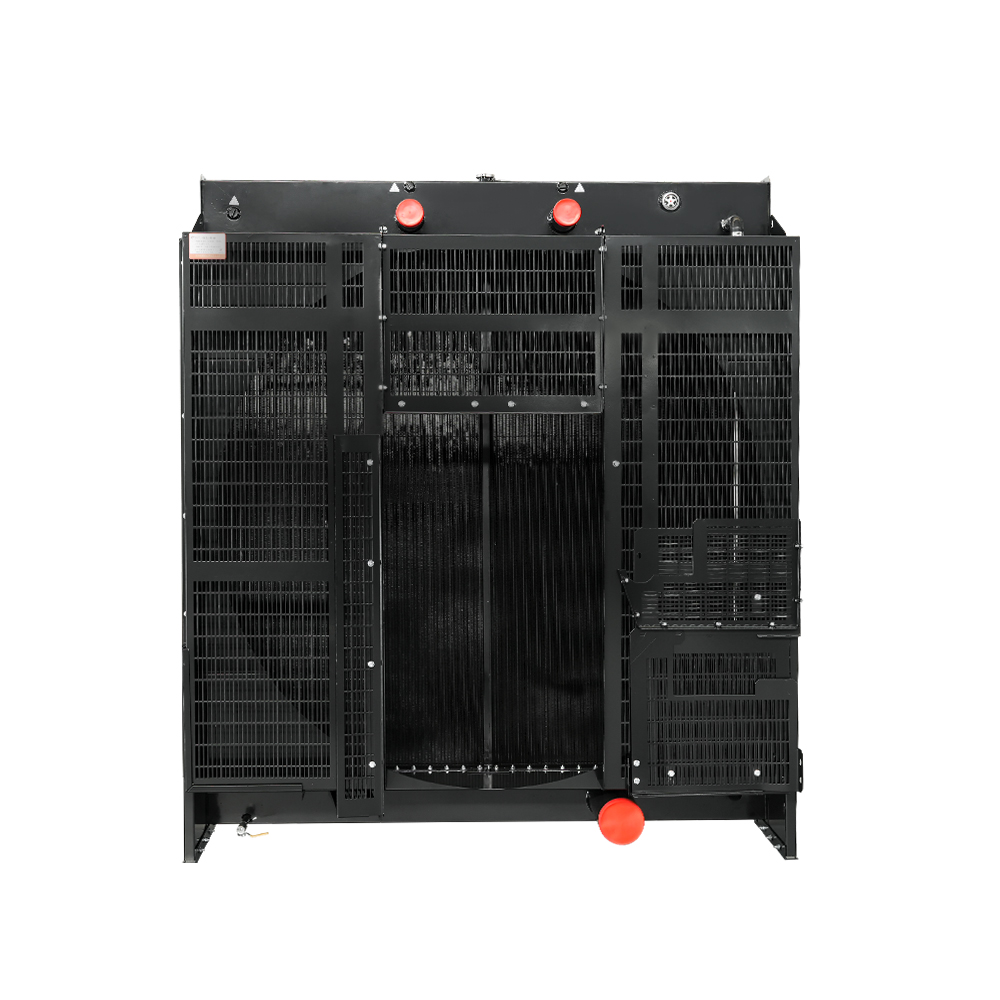

Radiadores geradores Cummins: cobertura completa da série

Fabricamos e fornecemos radiadores de engenharia de precisão para todas as principais séries de motores de grupos geradores Cummins — desde unidades compactas da Série B até plataformas QSK de classe megawatt. Cada radiador é projetado para corresponder ao perfil específico de rejeição de calor, configuração do circuito de refrigeração e requisitos de instalação do modelo de motor alvo. Abaixo está uma visão geral de série por série para ajudá-lo a identificar a solução de resfriamento correta.

Série B e Série C — 17 a 275 kVA

A Série B (4BT, 4BTA, 6BTA, 6BTAA) e a Série C (6CTA, 6CTAA) estão entre os motores Cummins mais amplamente utilizados em grupos geradores comerciais. Os radiadores da Série B normalmente usam configurações de ventiladores montados no motor e acionados por correia com núcleos de alumínio ou cobre-latão. Os motores da Série C apresentam pós-resfriamento turboalimentado, exigindo radiadores com seções integradas do resfriador de ar de admissão (CAC) ou um núcleo de pós-resfriador separado.

Os principais fatores de seleção para esta linha incluem a compatibilidade do diâmetro do ventilador, o tamanho da conexão do tanque superior e do tanque inferior e se a instalação é aberta ou fechada por dossel. Variantes motorizadas (remotas) estão disponíveis para implantações internas ou em contêineres, onde o roteamento do fluxo de ar deve ser separado do compartimento do motor.

Modelos cobertos: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 e variantes com acionamento motorizado.

Série F e Série Z — Plataformas Compactas e Modulares

A Série F (F2.8) foi projetada para aplicações leves e de grupos geradores de aluguel onde pegada compacta e implantação rápida são prioridades. Seu pacote de radiador é dimensionalmente restrito, tornando críticos o dimensionamento preciso do núcleo e o ajuste da cobertura para evitar perdas por recirculação.

Os motores da Série Z (6ZTAA13) alimentam grupos geradores de 400–550 kVA e apresentam cargas de rejeição de calor mais altas que exigem núcleos de radiador de formato maior com profundidade de aleta estendida . Estão disponíveis configurações acionadas por ventilador e motorizadas. O radiador motorizado 6ZTAA13-G4-D, por exemplo, apresenta um envelope de 1575×1286×1135mm e Área de dissipação de calor de 152 m² .

Modelos cobertos: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Série L — 6LTAA9.5 (275–400 kVA)

A série de motores 6LTAA9.5 apresenta uma configuração turboalimentada e pós-resfriada que produz um demanda de resfriamento de circuito duplo : refrigeração por água da camisa e um circuito separado de ar de admissão de baixa temperatura. Os radiadores desta série devem fornecer área central suficiente para ambos os circuitos sem exceder as restrições do envelope de montagem.

O radiador acionado por ventilador 6LTAA9.5-G1 atinge uma área de dissipação de calor de 74,9 m² , enquanto a versão motorizada estende isso para 93,3 m² — adequado para instalações com ambiente elevado ou com altitude reduzida.

Modelos cobertos: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Série N — NTA855 e NTAA855 (350–500 kVA)

Os motores da Série N (NTA855, NTAA855) são cavalos de batalha comprovados de longo curso, com volumes substanciais de fluxo de líquido refrigerante. Seus radiadores são caracterizados por grandes diâmetros de ventilador (Φ850–Φ950mm) e alta capacidade de água (30–65 L) , essencial para uma regulação térmica estável sob serviço contínuo de energia principal.

Para aplicações que exigem instalação remota — como grupos geradores em contêineres ou salas de geradores — estão disponíveis configurações de tanques de água horizontais acionados por motor (tipo WS), permitindo que o radiador seja posicionado a até dezenas de metros do motor. O dimensionamento do tubo e a altura manométrica estática devem ser cuidadosamente calculados permanecer dentro da capacidade de pressão da bomba de refrigerante do motor.

Modelos cobertos: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Série KTA19 — 400–700 kVA

Os motores KTA19 e KTAA19 são unidades turboalimentadas e pós-arrefecidas de alto rendimento com cargas térmicas significativas do intercooler exigindo gerenciamento dedicado. Os radiadores acionados por ventilador desta série usam diâmetros de ventilador de até Φ1150 mm e alcançam áreas de dissipação de calor que variam de 57,3 m² (KTA19-G4) a 212,4 m² (KTAA19-G5) , dependendo da variante.

Para aplicações de bombas de potência principal (KTA19-P600 a P840), conjuntos de radiadores de tanque de água horizontais e de tipo remoto fornecem flexibilidade de instalação, mantendo a capacidade térmica total. Opções de trocadores de calor (casco e tubo) também estão disponíveis para sistemas de resfriamento de circuito fechado.

Modelos cobertos: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, além de variantes de tipo remoto WS e HBJ.

Série KTA38 — 800–1400 kVA

A série KTA38 representa um dos desafios térmicos mais exigentes da Cummins na faixa de submegawatts. A rejeição total de calor em plena carga pode se aproximar 800–1000 kW , exigindo conjuntos de radiadores com diâmetros de ventoinhas de até Φ1556mm e áreas de dissipação de calor atingindo 233,9 m² (KTA38-G9) .

Ambas as configurações acionadas por ventilador e motorizadas são estocadas. Para data centers, locais de mineração e instalações de petróleo e gás onde os grupos geradores são instalados em ambientes internos, radiadores de tanque de água horizontais remotos (tipo WS) e trocadores de calor tipo placa (tipo HBJ) fornecem a capacidade térmica necessária com localização remota flexível – até separação de vários metros do motor.

Modelos cobertos: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, além de variantes remotas e trocadores de calor WS e HBJ.

Série QSK — 1.000 kW a 4.500 kW

A plataforma QSK (QSK19, QSK23, QSK50, QSK60) alimenta grupos geradores de missão crítica e de alta capacidade em hospitais, data centers, usinas de mineração e plataformas offshore. Nesta escala, a rejeição total de calor pode exceder 2–4 MW por unidade , tornando o projeto do sistema de resfriamento um exercício de engenharia em nível de projeto.

Os radiadores para motores QSK são os maiores do nosso portfólio Cummins. O radiador QSK60-G8-P, por exemplo, possui um Envelope de 2714×2619×1205 mm, capacidade de água de 315,5 L e área de dissipação de calor de 570,7 m² — tornando-o um dos radiadores de unidade única com maior intensidade térmica em aplicações de grupos geradores. Configurações de acionamento de quatro motores estão disponíveis para máximo fluxo de ar e redundância de confiabilidade.

Modelos cobertos: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Série QSB / QSL / QSX / QSZ — Plataforma QS (30–900 kVA)

A plataforma QS (Quantum System) cobre um amplo espectro de potência através de motores controlados eletronicamente e em conformidade com as emissões. Seus sistemas integrados de gerenciamento térmico e de combustível geralmente resultam em temperaturas mais altas do ar de admissão e requisitos de temperatura do líquido refrigerante mais precisos em comparação com antecessores mecânicos.

• QSB7-G5: Diâmetro do ventilador Φ900mm, área de dissipação de calor de 73 m² — adequado para grupos geradores da classe 200 kVA.
• QSL8.9-G4/QSL9-G7: Plataforma L9 de gama média; opções acionadas por ventilador e motorizadas com área de dissipação de 78,8–88,7 m².
• QSX15-G8: Plataforma X15 de alto rendimento; Área de dissipação de 115,3 m², diâmetro do ventilador Φ1155mm.
• QSZ13-G2/G3/G7/G310: Plataforma Z13 cobrindo 450–600 kVA; área de dissipação de calor 106,5–129,5 m².

Todos os radiadores da série QS são projetados com especificações de aletas otimizadas para o motor limites de temperatura do líquido refrigerante certificados , garantindo que a conformidade seja mantida sem redução nas condições ambientais nominais.

Série VTA — Configuração V de alta saída (500–1200 kVA)

A arquitetura V-block do motor VTA28 cria requisitos específicos de distribuição de refrigerante. Os radiadores devem fornecer fluxo simétrico em ambos os bancos de cilindros para evitar desequilíbrio térmico. Os radiadores VTA28-G5 e VTA28-G6 apresentam diâmetros de ventoinha de Φ1260–Φ1460mm e áreas de dissipação de calor de 175,3 m² , com núcleos profundos para lidar com as cargas térmicas combinadas do resfriador de óleo e água da camisa, características de grandes motores em V.

Modelos cobertos: VTA28-G5, VTA28-G6.

Série MTA — Soluções de resfriamento marítimo

Os grupos geradores marítimos baseados em motores MTA (Marine Turbocharged Aftercooled) operam em ambientes onde os radiadores tradicionais refrigerados a ar são impraticáveis. Nossos radiadores MTA são projetados como trocadores de calor de água de jaqueta resfriado por água do mar ou circuitos de água bruta. As opções de materiais incluem feixes de tubos de cuproníquel para resistência à água salgada e elementos de titânio para ambientes offshore agressivos.

A taxa correta de fluxo de água do mar e o dimensionamento do filtro são essenciais para manter as superfícies de transferência de calor limpas. Todos os projetos de trocadores de calor MTA atendem aos requisitos de válvula termostática necessários para evitar empilhamento molhado e condensação durante a operação com carga baixa.

Modelos cobertos: MTAII-G2A, MTAAII-G3.

Série QSNT — Plataformas de Gás Natural e Bicombustível

Os grupos geradores Cummins movidos a gás na plataforma QSNT apresentam perfil térmico de combustão diferente em comparação com os equivalentes a diesel, normalmente funcionando em temperaturas de ar de admissão mais altas. Os radiadores QSNT incorporam seções de pós-resfriamento de baixa temperatura para suprimir a detonação enquanto mantém a potência em diversas composições de combustível.

As unidades QSNT-G3 e QSNT-G4X cobrem diâmetros de ventoinhas de até Φ945mm com áreas de dissipação de calor de 69,5–139,8 m². Variantes de trocador de calor tipo placa remoto (HGPBJ) estão disponíveis para instalações onde o radiador deve ser desacoplado do gabinete do grupo gerador.

Modelos cobertos: QSNT-G3, QSNT-G4X, QSNT-G3 tipo remoto HGPBJ.

Como selecionar o radiador Cummins certo

Para confirmar a especificação correta do radiador para o seu projeto, são necessárias as seguintes informações:

1. Modelo do motor e número do modelo do grupo gerador (por exemplo, KTA19-G8, QSX15-G8) — determina os dados de rejeição de calor do núcleo e as dimensões da conexão.
2. Tipo de instalação — skid aberto, cobertura fechada, contêiner ou localização remota — determina se uma configuração acionada por ventilador ou motorizada se aplica.
3. Temperatura ambiente e altitude do local — ambos os fatores afetam a capacidade do radiador e podem exigir compensação de redução através de uma área central maior ou potência adicional do ventilador.
4. Ciclo de trabalho — energia principal, contínua, espera de emergência — impacta a margem térmica exigida no projeto.
5. Requisitos ambientais especiais — exposição costeira/água salgada, alta temperatura do deserto ou marinha offshore — determina as especificações do material e do tratamento de superfície.

Nossa equipe de engenharia pode cruzar o modelo do seu motor com nosso banco de dados de produção completo e recomendar a configuração ideal do radiador. Dimensões personalizadas, conexões fora do padrão e requisitos de substituição OEM estão todos dentro do nosso escopo de serviço padrão.
