Dimensionando um radiador de gerador por rejeição de calor, não por placa de identificação de kW

Uma armadilha comum é selecionar um radiador de resfriamento do gerador somente do grupo gerador kW. O que realmente governa a capacidade do radiador é a capacidade do motor. rejeição de calor no líquido refrigerante (e no ar de admissão, se integrado). Dois motores com o mesmo kW podem rejeitar calor muito diferente dependendo da cilindrada, turboalimentação, calibração da combustão e pós-tratamento de emissões.

O que solicitar na folha de dados do motor/grupo gerador

• Rejeição de calor do líquido refrigerante na carga nominal e na carga operacional mais comum
• Taxa de fluxo do refrigerante e queda de pressão permitida no lado do refrigerante
• Temperatura de saída do termostato e temperatura máxima permitida do líquido refrigerante
• Requisitos de temperatura ambiente de projeto e correção de altitude

Em nossa produção, normalmente validamos o dimensionamento em relação às curvas de teste, em vez de confiar em um único número de “capacidade” – isso reduz o custo de superdimensionamento e evita o risco de subresfriamento em ambiente elevado ou fluxo de ar restrito.

Densidade de aleta versus incrustação: escolha da geometria de tubo e aleta para seu local

A maior densidade das aletas pode aumentar a transferência de calor, mas também aumenta a resistência do lado do ar e torna-se mais sensível à poeira, névoa de óleo e insetos. Para geradores em instalações de mineração, cimento, agricultura ou à beira de estradas, “mais aletas” geralmente significa queda de desempenho mais rápida a menos que a filtragem e a limpeza sejam disciplinadas.

Dicas práticas de seleção

• Ambientes empoeirados: prefira um espaçamento mais aberto entre as aletas para prolongar os intervalos de limpeza
• Ar costeiro/com alto teor de sal: priorize a estratégia de proteção contra corrosão (material/revestimento) em vez de densidade agressiva de aletas
• Gabinetes compactos: equilibre a densidade das aletas com a capacidade do ventilador – não “resolva o calor” criando um gargalo no fluxo de ar

Regra prática: se sua equipe não consegue manter a limpeza frequente da bobina de forma realista, selecione uma geometria que tolere incrustações em vez de buscar o máximo desempenho de bobina limpa.

Por que a pressão estática do ventilador e o design da cobertura decidem o desempenho real de resfriamento

O desempenho do radiador em campo é frequentemente limitado pelo fluxo de ar e não pela eficiência central. Uma ventoinha que parece “grande o suficiente” em condições de sopro livre pode ter desempenho inferior quando você adiciona um núcleo, grade, curvas de gabinete e atenuação de som. O que importa é a curva do ventilador na velocidade exigida pelo sistema. pressão estática .

Detalhes da mortalha que os compradores devem verificar

• Distância do ventilador ao núcleo e folga da ponta (muito grande aumenta a recirculação e o ruído)
• Distribuição uniforme do fluxo de ar em todo o núcleo (evita pontos quentes e fadiga do tubo)
• Vedação entre a cobertura e o perímetro central (evita o desvio de ar)

Quando testamos os conjuntos, observamos o aumento localizado da temperatura – muitas vezes um sinal de vazamento de bypass ou perfil de velocidade irregular, em vez de “tamanho insuficiente do radiador”.

Queda de pressão no lado do refrigerante: a especificação oculta que pode quebrar um motor

Mesmo um núcleo bem dimensionado pode causar problemas se a queda de pressão do lado do refrigerante for muito alta. O excesso de restrição pode reduzir o fluxo através do motor, aumentar a temperatura localizada do metal e desencadear superaquecimento crônico sob cargas transitórias. Também pode causar tensão nas vedações e rolamentos da bomba de água.

O que é “bom” nos documentos de aquisição

• Queda de pressão permitida declarada do radiador a uma taxa de fluxo de refrigerante definida
• Modelo central e design do tubo combinados com a curva da bomba do motor
• Dados de validação mostrando temperatura de saída do líquido refrigerante estável sem sintomas de cavitação da bomba

Dica do comprador: se um fornecedor não puder fornecer informações sobre queda de pressão, você estará assumindo um risco de integração que surgirá no momento do comissionamento.

Escolha do material: Cobre/Latão vs. Alumínio para Radiadores para geradores a diesel

A seleção de materiais não envolve apenas condutividade térmica. Trata-se também de reparabilidade, tolerância à vibração, ambiente de corrosão e custo do ciclo de vida. Cobre/latão é frequentemente preferido onde reparos em campo são comuns; o alumínio pode se destacar em projetos sensíveis ao peso e consistência de fabricação moderna quando o controle de corrosão é projetado corretamente.

Em nossa própria fabricação, vemos os melhores resultados quando os compradores escolhem o material com base na capacidade de manutenção e no ambiente, em vez de uma única suposição de “melhor”.

Química do refrigerante: cavitação, incrustação e por que misturar refrigerantes é caro

Muitas “falhas” do radiador são falhas químicas: a incrustação reduz a transferência de calor, a cavitação danifica as superfícies metálicas perto de zonas de alta velocidade e os pacotes de aditivos incompatíveis criam lama que bloqueia os tubos. Para geradores a diesel, o custo de práticas inadequadas de refrigeração aparece como superaquecimento durante a aceitação da carga e desgaste prematuro dos componentes.

Hábitos locais que protegem o núcleo do radiador

• Use água deionizada/destilada ao misturar concentrados (evita incrustações minerais)
• Evite misturar tecnologias de refrigeração, a menos que o OEM do motor permita explicitamente
• Mantenha os níveis de inibidor e o pH com testes periódicos em vez de “apenas completar”
• Verificações elétricas e de aterramento para reduzir o risco de corrosão por correntes parasitas

Conclusão prática: um núcleo limpo não pode compensar a degradação do líquido refrigerante; trate o líquido refrigerante como um consumível com especificações, não apenas como um enchimento de líquido.

Altitude e redução de ambiente: o que muda acima de 1.000 m

À medida que a altitude aumenta, a densidade do ar diminui. Densidade mais baixa significa menos fluxo de ar em massa para a mesma velocidade do ventilador, o que reduz a rejeição de calor do radiador. Ao mesmo tempo, os motores podem sofrer redução de potência, mas nem sempre o suficiente para compensar as perdas de resfriamento – especialmente em gabinetes compactos e silenciosos.

Como especificar corretamente

• Indique a temperatura ambiente de projeto e a altitude do local no pedido de compra
• Exigir a confirmação do desempenho nessas condições, não apenas nas suposições “padrão” do nível do mar
• Se o gabinete for usado, inclua detalhes dos dutos de admissão/exaustão (eles controlam a pressão do sistema)

Porque nós enviamos para 30 países com climas diversos, estamos acostumados a fazer engenharia para essas restrições específicas do local, sem complicar demais a aquisição.

Montagem do radiador e isolamento de vibração: reduzindo rachaduras e vazamentos

Os geradores a diesel produzem vibração contínua e excitação torcional, e o transporte adiciona cargas de choque. Muitos vazamentos se originam em juntas, coletores ou interfaces de montagem quando o isolamento é insuficiente ou desalinhado. O melhor radiador ainda pode falhar se a estratégia de suporte estiver errada.

Práticas de montagem que prolongam a vida útil

• Use montagens de isolamento dimensionadas para a massa do radiador e espectro de vibração esperado
• Permitir expansão térmica sem emperramento (suportes com fenda ou suportes compatíveis)
• Evite pré-carga e desalinhamento da mangueira; use raio de curvatura adequado e braçadeiras de suporte
• Controle a ressonância verificando a rigidez do ventilador, da cobertura e da estrutura

Visão do comprador: peça considerações sobre vibração como parte da montagem do radiador, e não como uma reflexão tardia durante a instalação.

Testes de vazamento e sinais de qualidade importantes para um fornecedor de radiadores

Nem todos os “testes de pressão” são iguais. Um breve teste hidráulico pode não detectar furos que se transformam em vazamentos após o ciclo térmico. Para a devida diligência do lado do comprador, procure um processo que vincule os controles de fabricação a testes de aceitação repetíveis.

Pontos de verificação de qualidade que vale a pena solicitar

• Pressão de teste de vazamento documentada, tempo de espera e critérios de aceitação
• Rastreabilidade para lotes de núcleos e parâmetros de brasagem/soldagem
• Ciclagem térmica ou testes de validação para novos projetos
• Embalagem clara e plano de proteção de transporte para evitar danos nas aletas e na plataforma

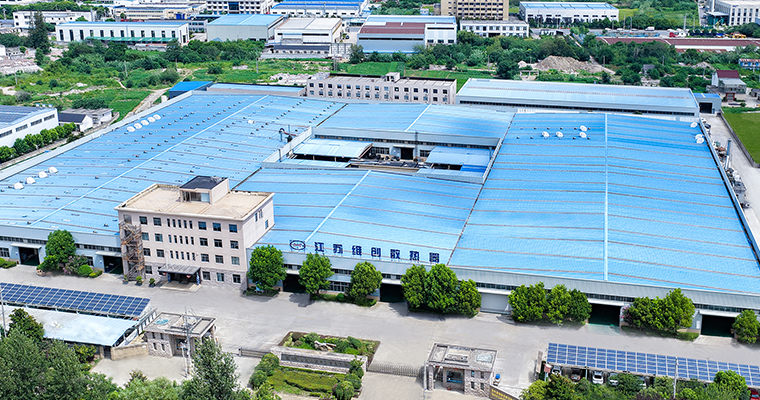

Com 60.000 m² de espaço de produção padronizado e uma equipe técnica de 50 engenheiros principais , descobrimos que testes disciplinados são a maneira mais fácil de tornar os resultados de campo previsíveis, especialmente em programas de grande volume.

Mapa de solução de problemas de campo: o que os sintomas geralmente apontam

Quando um gerador esquenta, muitas vezes o radiador é o primeiro a ser responsabilizado. Na prática, os sintomas frequentemente indicam problemas de fluxo de ar, fluxo de líquido refrigerante ou controle. Um mapa simples de sintomas e causas ajuda os compradores e as equipes de serviço a reduzir o tempo de inatividade.

Dica de eficiência: meça a temperatura real de entrada de ar e as RPM do ventilador antes de trocar o hardware – muitos “problemas do radiador” são operacionais.

Especificação para gabinetes silenciosos: gerenciamento de recirculação e ciclos curtos de ar quente

Coberturas silenciosas (acústicas) apresentam resistência ao fluxo e podem criar recirculação onde o ar quente de descarga retorna para a entrada do radiador. Este “ciclo curto” pode aumentar drasticamente a temperatura de entrada, fazendo com que um núcleo de tamanho correto pareça subdimensionado.

Os compradores dos detalhes do design devem garantir o quanto antes

• Separação dos caminhos de entrada e descarga (distância e barreiras)
• Área livre de persianas/grades e estratégia de limpeza (filtros, painéis de acesso)
• Geometria do duto que evita curvas fechadas imediatamente após o ventilador
• Acesso de serviço para limpeza da bobina sem desmontar o invólucro

Para programas grandes, frequentemente alinhamos a seleção do radiador com a modelagem do fluxo de ar da cobertura e depois validamos por meio de testes – isso reduz surpresas no comissionamento.

O que colocar em uma especificação de aquisição para evitar confusão “igual por igual”

Os compradores às vezes solicitam um “radiador de substituição” apenas pelas dimensões externas. Isso leva a cotações “iguais” que podem não corresponder ao desempenho, queda de pressão ou durabilidade. Uma especificação melhor torna a avaliação justa e evita downgrades ocultos.

Itens de aquisição que preenchem as lacunas

• Rejeição de calor necessária (kW) em ambiente especificado e fluxo de ar/pressão estática
• Taxa de fluxo do refrigerante e queda de pressão máxima permitida
• Detalhes de construção do núcleo (tipo de tubo, tipo de aleta, linhas, material) onde são críticos
• Requisitos de teste (parâmetros de teste de vazamento, validação térmica opcional)
• Entregas de embalagem, proteção contra corrosão e documentação

Com an annual production capacity of 150.000 unidades/conjuntos , aprendemos que especificações claras são a maneira mais rápida de obter qualidade consistente em frotas com vários locais, sem aumentar os custos.
